锂电池充放电膨胀

（一）定义

锂电池在充放电过程中，电极材料会发生体积变化，从而导致电池整体膨胀。这种膨胀主要源于电极材料内部的物理和化学过程。在充电过程中，锂离子从正极脱出，嵌入负极材料的晶格中，会引起负极材料的晶格膨胀；放电过程则相反，锂离子从负极脱出返回正极，电极材料的体积也会相应变化。

（二）影响因素

电极材料特性：不同的电极材料（如石墨负极、锂金属负极、三元正极材料等）具有不同的晶格结构和锂离子嵌入/脱出机制，这会导致不同程度的体积变化。例如，硅基负极材料在锂离子嵌入时体积膨胀可达300%以上，而石墨负极的膨胀相对较小。

充放电倍率：较高的充放电倍率意味着单位时间内有更多的锂离子在电极之间穿梭，这可能会加剧电极材料的膨胀。快速充电过程中，锂离子的快速嵌入可能会导致电极材料局部应力集中，进一步促进膨胀。

电池结构设计：电池的外壳、隔膜等组件的机械性能和空间限制也会影响电池的膨胀情况。如果外壳的刚性较大，可能会对电极材料的膨胀产生约束，从而在电池内部产生较高的压力。

二、用计算模拟技术计算锂电池充放电膨胀

（一）计算模拟技术基础

基于连续介质力学的有限元方法（FEM）

原理：有限元方法将电池视为连续介质，把电池结构（包括电极、隔膜、外壳等）划分成许多小的单元。通过建立力学平衡方程，考虑电极材料在锂离子嵌入/脱出过程中的体积变化以及电池内部的应力 - 应变关系，来模拟电池的膨胀过程。在这个过程中，需要输入电极材料的力学性能参数（如弹性模量、泊松比）、锂离子浓度变化引起的体积应变等信息。

分子动力学（MD）模拟方法

原理：分子动力学模拟从原子层面出发，跟踪锂离子和电极材料原子的运动轨迹。通过模拟锂离子在电极材料晶格中的嵌入和脱出过程，以及由此引起的原子间距离和晶格结构的变化，来研究电池的膨胀。这种方法可以提供原子尺度的详细信息，但计算量较大，通常用于研究微观机理和较小体系。

（二）计算步骤

1. 基于有限元方法（FEM）计算锂电池充放电膨胀步骤

建立电池几何模型

根据锂电池的实际结构，构建包括正极、负极、隔膜和外壳等部件的几何模型。可以使用专业的CAD软件或有限元分析软件自带的建模工具来创建模型。例如，对于圆柱形锂电池，要准确画出圆柱形状的外壳、卷绕式的电极结构以及隔膜的位置和形状。

定义材料属性和本构关系

为电池各部件定义材料属性，包括电极材料的弹性模量、泊松比、密度等力学性能参数。同时，建立锂离子浓度与材料体积应变之间的本构关系。这通常需要实验数据或理论模型来确定。例如，通过实验测量不同锂离子浓度下电极材料的体积变化，拟合出体积应变与锂离子浓度的函数关系。

划分网格

将几何模型划分为有限个单元，单元形状可以是三角形（二维）或四面体（三维）等。在电极材料体积变化较大的区域（如靠近电极 - 电解液界面），应划分更细密的网格，以提高计算精度。可以使用软件自动划分网格功能，并根据需要进行手动调整。

设置边界条件和初始条件

定义边界条件，如电池外壳的约束条件（固定边界或施加一定的压力边界）。确定初始条件，包括初始的锂离子浓度分布（可以根据电池的初始充放电状态确定）和电极材料的初始应力 - 应变状态（通常假设为无应力状态）。

耦合电化学 - 力学过程进行求解

建立电化学 - 力学耦合方程，将锂离子在电极材料中的扩散方程（描述锂离子浓度变化）与力学平衡方程（描述电池结构的应力 - 应变变化）进行耦合。通过有限元软件求解这个耦合方程组，得到电池在充放电过程中各节点的位移（即膨胀情况）和应力分布。

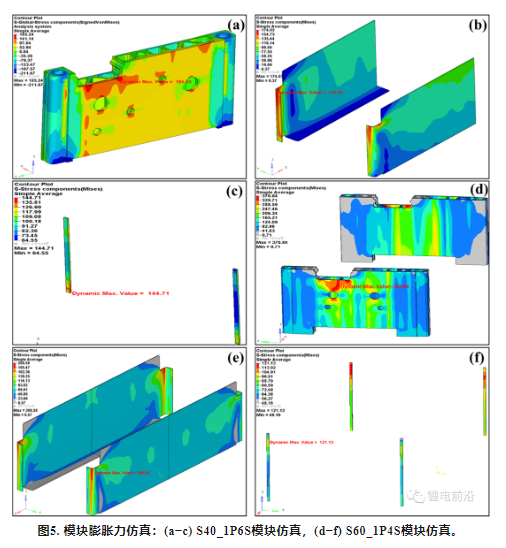

后处理与结果分析

从求解结果中提取电池的膨胀量、应力分布等信息。可以通过绘制电池外形的变形图来直观地展示膨胀情况，分析不同位置的应力集中情况。例如，观察电极边缘和角落处是否出现高应力区域，这可能会导致电池性能下降或安全隐患。同时，还可以研究充放电倍率、电极材料特性等因素对电池膨胀和应力分布的影响。

2. 基于分子动力学（MD）模拟计算锂电池充放电膨胀步骤

构建原子模型

构建电极材料（如石墨负极或硅基负极）的原子模型，包括锂离子的初始位置。可以根据晶体结构数据构建电极材料的晶格模型，确定原子的坐标和晶格参数。例如，对于石墨负极，构建由碳原子层组成的六方晶格结构，将锂离子放置在合适的晶格间隙位置。

选择合适的力场和模拟参数

选择能够描述锂离子 - 电极原子相互作用、电极原子之间相互作用的力场。力场参数可以根据实验数据或量子力学计算结果进行拟合。确定模拟的时间步长（通常为飞秒级）、模拟时长（根据需要研究的锂离子嵌入/脱出过程的时间尺度确定）、温度控制方法（如Nose - Hoover算法）等模拟参数。

进行分子动力学模拟平衡过程

运行模拟一定的时间步，使体系达到平衡状态。在这个过程中，观察体系的能量、原子的速度分布等参数的波动情况，直到这些参数稳定。例如，确保锂离子在电极材料晶格中的初始分布是合理的，原子间的相互作用达到平衡。

模拟锂离子嵌入/脱出过程并分析膨胀情况

通过改变锂离子在电极材料中的浓度（模拟充放电过程），观察原子间距离和晶格结构的变化。例如，在锂离子嵌入过程中，记录电极材料晶格参数（如晶胞边长、晶胞体积）的变化，计算体积膨胀率。同时，分析锂离子的扩散路径、原子的位移矢量等信息，以了解膨胀在原子层面的机理。

结果统计与分析

对模拟结果进行统计分析，如计算平均体积膨胀率、不同位置的原子位移分布等。将分子动力学模拟得到的微观结果与宏观实验现象进行对比和验证，为理解锂电池充放电膨胀的本质提供依据。
