汽车碰撞仿真

汽车碰撞仿真是利用计算机技术对汽车在碰撞过程中的物理现象和力学行为进行模拟和预测的方法。它通过建立汽车的三维模型，考虑材料的力学性能、车身结构、碰撞速度、碰撞角度等因素，模拟汽车在碰撞时的变形、能量吸收、乘员舱的侵入量、假人（代表乘员）的运动和损伤等情况，从而评估汽车的碰撞安全性，为汽车的设计和改进提供依据。

计算模拟技术计算汽车碰撞仿真的方法

有限元方法（FEM）：

原理：将汽车结构离散为有限个单元（如壳单元、实体单元等），每个单元通过节点相互连接。根据材料的本构关系（如弹性、弹塑性等）和力学原理，建立整个汽车结构的有限元模型。在碰撞仿真中，施加碰撞载荷（如速度、加速度等），通过求解有限元方程，计算每个单元的应力、应变、位移等物理量，进而得到汽车整体的碰撞响应，如变形模式、能量吸收情况等。

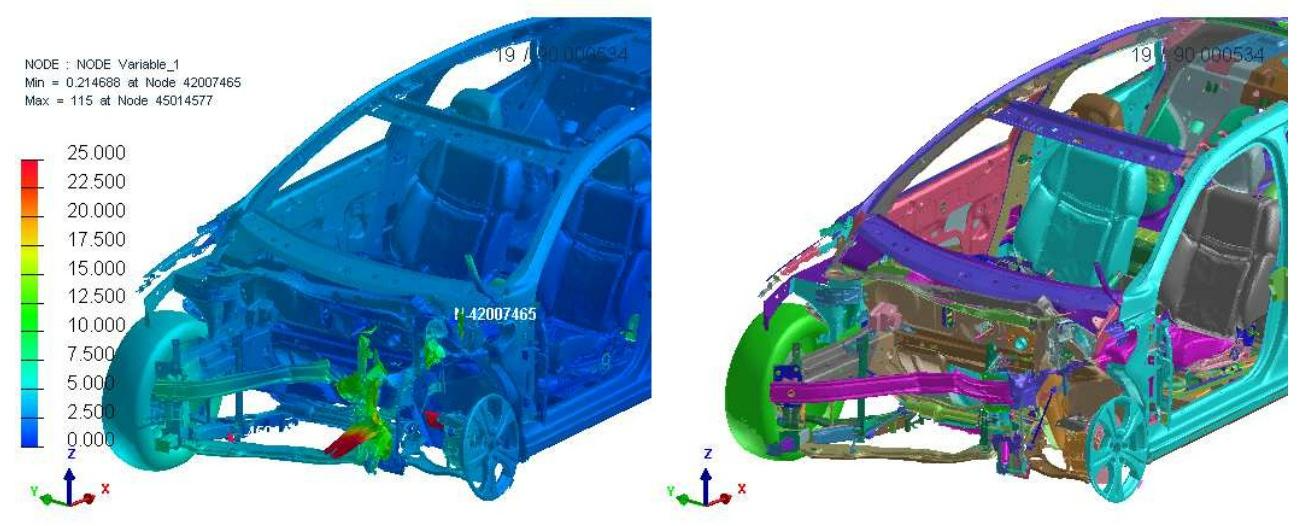

软件及操作：常用软件有LS - DYNA、ABAQUS/Explicit、ANSYS LS - DYNA 等。以 LS - DYNA 为例，首先需要建立汽车的几何模型，可以通过三维建模软件（如 CATIA、UG 等）创建，然后导入 LS - DYNA 中进行前处理，包括网格划分、材料属性设置（如钢材的弹性模量、屈服强度、密度等）、接触定义（如汽车各部件之间的接触、汽车与刚性墙的接触等）、边界条件设置（如固定汽车的某些部位）、加载条件设置（如设置碰撞速度和方向）等。设置完成后，提交求解器进行计算，计算完成后通过后处理软件（如 LS - PREPOST）查看结果，如变形动画、应力云图、能量曲线等。

多刚体动力学方法：

原理：将汽车视为由多个刚体组成的系统，通过建立刚体之间的连接关系（如铰链、弹簧、阻尼等）和运动方程，模拟汽车在碰撞过程中的运动学和动力学行为。这种方法主要关注汽车整体的运动轨迹、速度变化、碰撞力等，对于一些初步的碰撞分析和概念设计阶段较为适用。

软件及操作：软件如ADAMS、RecurDyn 等可用于多刚体动力学碰撞仿真。在软件中建立汽车的多刚体模型，设置刚体的质量、转动惯量、质心位置等参数，定义刚体之间的连接和约束，施加碰撞载荷和初始条件，然后进行仿真计算和结果分析。
